Výmenníky tepla
Výmenníky tepla lamelové ( ďalej iba VT ) sa používajú vo vetracích a klimatizačných zariadeniach na ohrev a chladenie vzduchu prostredníctvom teplonosného média prúdiaceho v rúrkach. Ako teplonosné médium sa používa voda , nemrznúce zmesi, para, prípadne chladivá typu R407C, R410A a pod. Hlavnou časťou výmenníka je tzv. lamelový balík, zhotovený z medených rúrok nalisovaných s presahom v lamelách. Nalisovaním je zabezpečený kvalitný prestup tepla medzi rúrkami a lamelami. Teplonosné médium sa pomocou prívodného zberača rozdelí do potrebného počtu okruhov , kde dochádza k odovzdaniu tepla z média do prúdiaceho vzduchu obmývajúceho lamely. Jednotlivé okruhy sa vrátia do odvodného zberača VT , cez ktorý ochladené resp. ohriate médium z VT odchádza . Celý lamelový balík je spravidla v plechovom ráme. Zberné trubky sú oceľové, prípojky podľa veľkosti závitové alebo prírubové s protiprírubou. Zberné trubky sú vybavené s odvzdušňovacím a vypúšťacím nátrubkom s možnosťou použitia kapilárneho teplotného čidla. Prípojky sú vyvedené von cez opláštenie. Prípoje výmenníkov pre prívod a odvod sú umiestnené na najvyššom resp. najnižšom mieste výmenníka tak, aby mohlo prebiehať vyprázdňovanie a odvzdušňovanie cez prípojné vedenia. Pre odvzdušnenie a vyprázdnenie sú výmenníky vybavené príslušným zariadením. Výmenníky tepla sú do jednotiek zabudované tak, aby sa dali ľahko demontovať. Výmenníky sú uložené na vodiacich lištách, a sú vysúvateľné Komora ohrievača obsahuje rám pre uchytenie protimrazovej ochrany (kapilára termostatu). Protimrazová ochrana - kapilárny snímač nie je štandardnou dodávkou spolu s ohrievačom. U chladičov , pri ktorých vzniká medzi lamelami vodný kondenzát je možné za účelom zachytenia vodných kvapiek zo vzduchu zaradiť tzv. eliminátory kvapiek (viď. popis samostatný odsek) a vaničku (z nerezového alebo hliníkového plechu) na odvod vzniknutého kondenzátu.

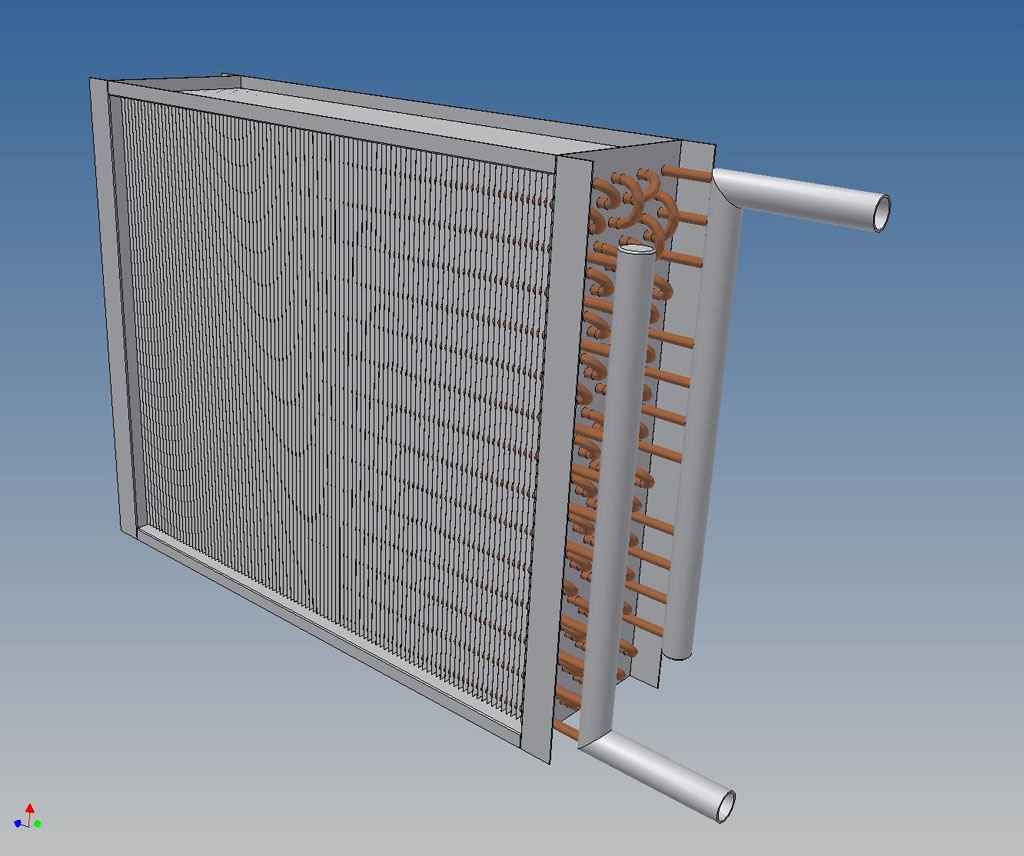

Obr. Výmenník lamelový Výmenníky tepla sú spravidla umiestnené v samostatných dielcoch. Súčasťou týchto energetických dielcov sú aj vynímateľné rámy z pozinkovaného plechu pre uchytenie protimrazovej ochrany (kapilárny snímač) parného alebo vodného ohrievača, vaničky z nerezového plechu so sifónom (obr.) pre chladič ako aj eliminátor vodných kvapiek v smere prúdenia za každým chladičom.

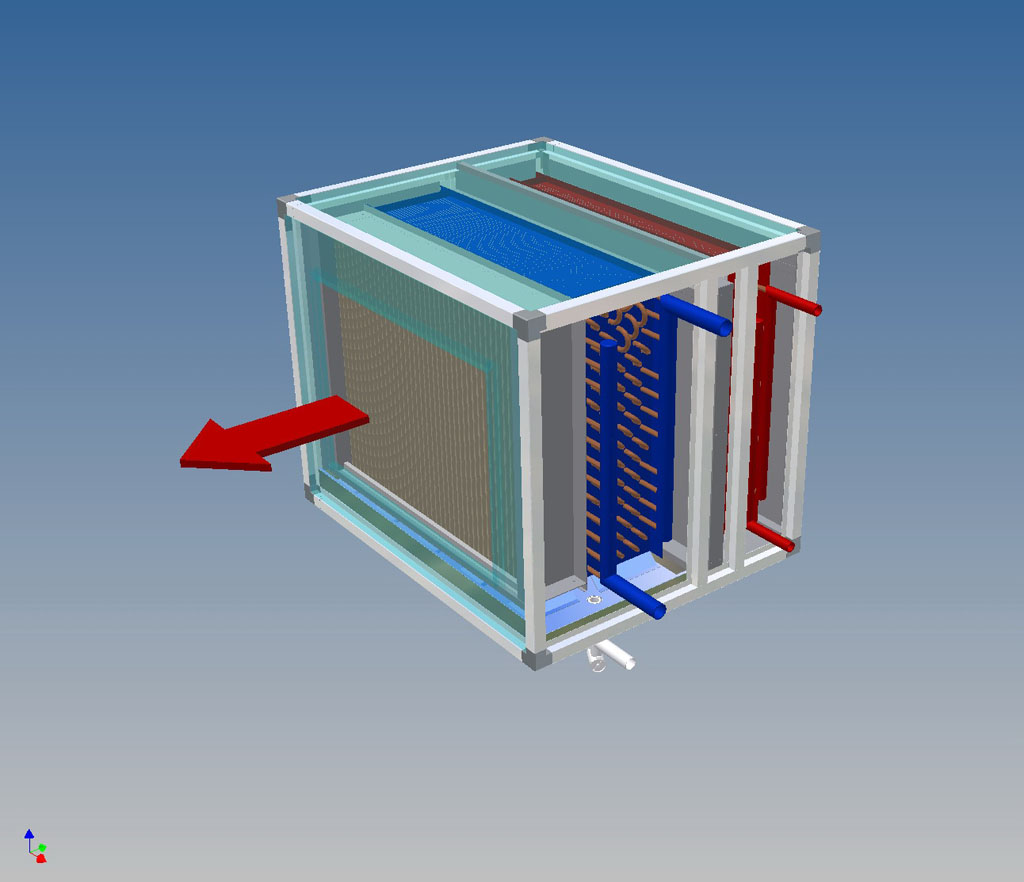

Obr. Energetický dielec s ohrievačom, s rámom protimrazovej ochrany, s chladičom a s eliminátorom kvapiek
Výmenníky tepla na spaľovanie zemného plynu Výmenníky tepla na spaľovanie zemného plynu sú vyrobené z nehrdzavejúcej ocele s odvodom kondenzátu. Výmenníky sú osadzované s horákmi Weishaupt. Súčasťou dodávky výmenníka sú dva trojfunkčné termostaty a ich prepojenie s horákom a revíziou tohto el. prepojenia; obtoková klapka s kovovými kolieskami; kryt horáka, východzia revízia horáka s nastavením a oživením horáka, servisné merania spalín s vypracovaním protokolu a revízna kniha plynového zariadenia. Komín je v prevedení dvojplášťový nerez/nerez, vyvedený nad vzduchotechnickú jednotku s inštaláciou a potrebnou revíziou. Kondenzát dosahuje teplotu až 100°C. Vzniknutý kondenzát nemá škodlivý vplyv na životné prostredie. Výrobu plynových ohrievačov pre našu spoločnosť zabezpečuje firma IZOMAT s.r.o. Červený Kostelec / Certifkát ES Preskúšanie typu .

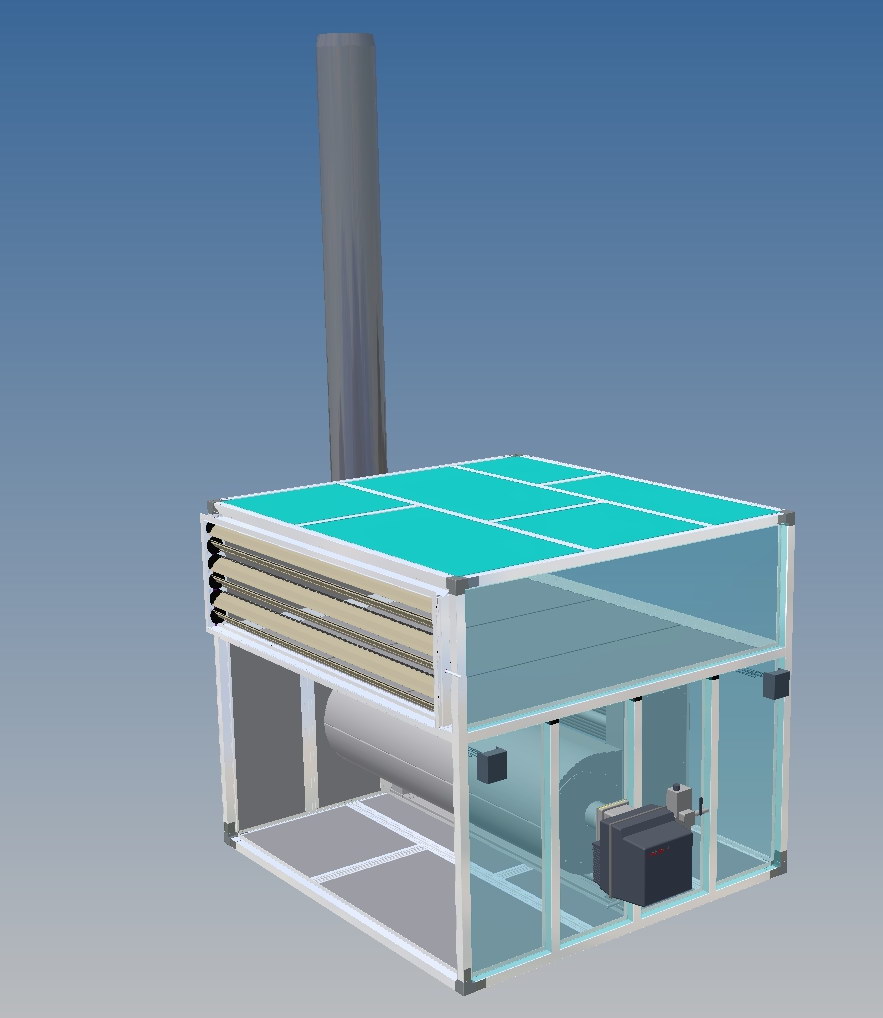

Obr. Komplet plynového ohrievača s komínom
Obr. Dielec plynového ohrievača
|
