Výmenníky SZT

  Výmenníky pre spätné získavanie tepla sú v jednotkách BKL použité

  - doskové

  - rotačné

  - trubicové

  - kvapalinové.

  Výmenníky tepla sú spravidla umiestnené v samostatných dielcoch. Súčasťou týchto dielcov sú podľa potreby aj vaničky z nerezového plechu na zachytenie kondenzátu s výstupom do sifónu, ktoré sú štandardnou dodávkou jednotky.

   Doskový rekuperátor je výmenníkom tepla, vyrobený pre štandardné použitie z hliníkových  platní s úplne oddelenými vzduchovými cestami, kde krížovým prúdením privádzaného a odvádzaného medzerami medzi platňami dochádza k odovzdávaniu tepelnej energie.

Pre neštandardné prevádzky s agresívnymi látkami je možné voliť platne doskového rekuperátora z nerezového plechu, hliníkové so špeciálnym epoxidovým náterom. Ich voľbu je nevyhnutné konzultovať s výrobcom.

   Odvádzaný vzduch predáva teplo hliníkovým doskám a tie potom ohrievajú privádzaný čerstvý vzduch. Účinnosť spätného získavania tepla je závislá na teplotách a vlhkostiach oboch vzduchov a pohybuje sa obvykle okolo 45-55%. Samotný rekuperátor je v komore doskového rekuperátora osadený a styčné plochy s plášťom komory sú dotmelené. Dielec s doskovým rekuperátorom je spravidla vybavený „by-passovou“ (obtokovou) klapkou ovládanou servopohonom, ktorá umožňuje odvedenie prúdu privádzaného vzduchu mimo výmenník. Táto funkcia sa využíva v období, keď nie je potrebné spätné získavanie tepla, alebo v prípade indikácie namŕzania výmenníka. Komora je osadená na odvode vaňou na odtok kondenzátu z nerezového (hliníkového) plechu s napojením pre odtok kondenzátu do boku, alebo zospodu cez protizápachovú uzávierku (sifón). Guličkový sifón tvorí súčasť dodávky jednotky.

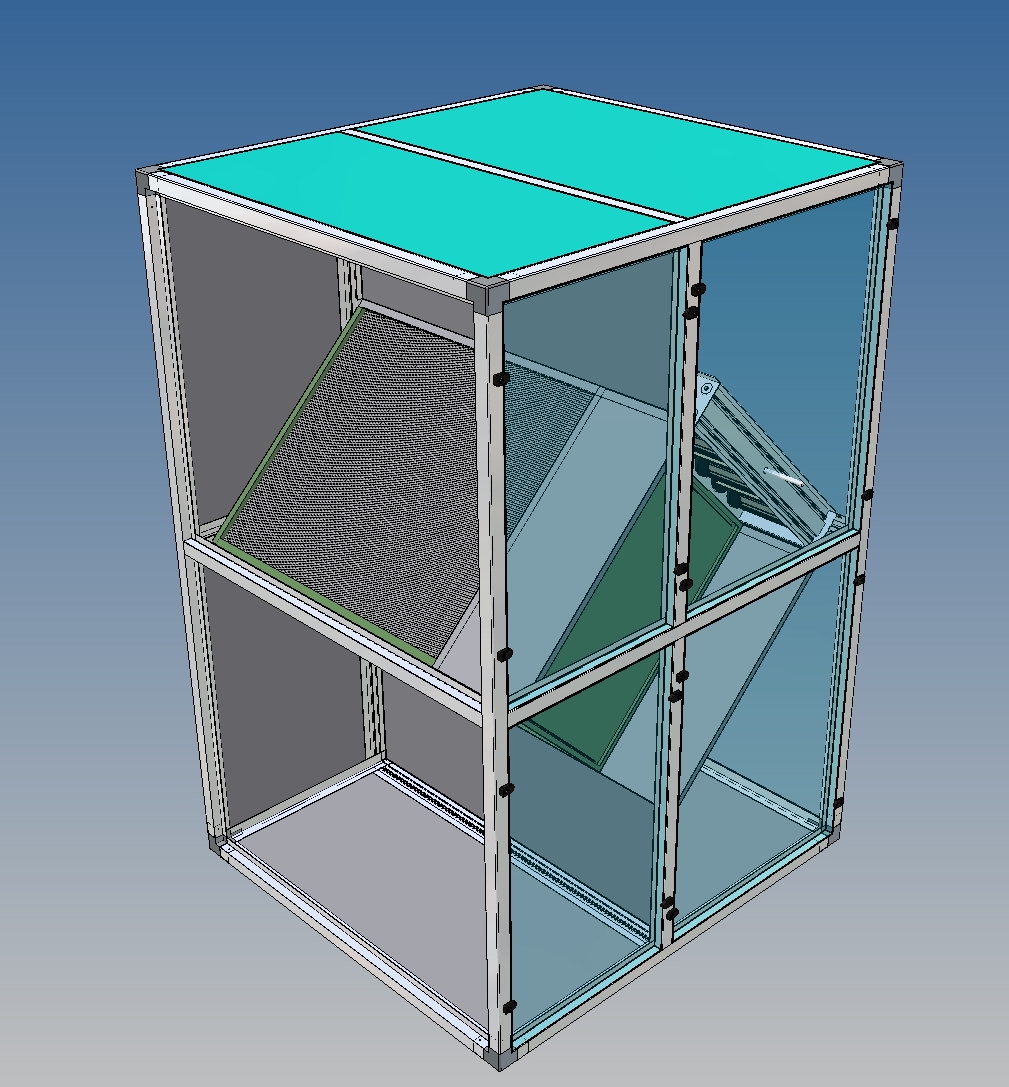

          Obr. Doskový rekuperátor osadený v komore

   SZT tepelnými trubicami je tvorené zväzkom trubíc umiestnených v prúde vzduchu tak, že časť trubíc je v prúde privádzaného vzduchu a časť v prúde odvádzaného vzduchu. Obe časti sú od seba na strane vzduchu oddelené deliacou prepážkou. Vo vnútri trubíc je nadávkovaná teplonosná látka, ktorej doprava z kondenzačnej do výparníkovej časti je zabezpečená gravitačnou silou.

Obr. SZT  tepelnými trubicami

   Rotačný výmenník tepla je vyrobený zo zvlnenej hliníkovej fólie navinutej na stredový hriadeľ a osadenej v ráme z oceľových alebo hliníkových profilov. Otáčaním telesa výmenníka v prúde privádzaného a odvádzaného vzduchu dochádza k odovzdávaniu tepelnej energie do rotujúcej akumulačnej hmoty s drobnými kanálikmi.

   Komora rotačného výmenníka je tvorená rotorom z hliníkovou teplosmennou plochou a otáčaním rotora predáva teplo z odvodného do prívodného vzduchu. Účinnosť spätného získavania tepla sa pohybuje okolo 60-80%. Pohon rotora je realizovaný motorom s prevodovkou cez prevod pryžovým remeňom s napínacím mechanizmom. Rotor je voči komore v mieste deliacej roviny utesnený kartáčkovým tesnením. Súčasťou dodávky rotačného výmenníka je aj regulátor otáčok výmenníka, ktorý zaisťuje optimálne otáčky na optimálny prenos tepla.

   Dielec môže byť vybavený čistiacou komorou pre zabránenie prenikania odvádzaného vzduchu do vzduchu privádzaného. Takéto prevedenie štandardne nie je predmetom dodania.

Obr. Regeneračný rotačný výmenník

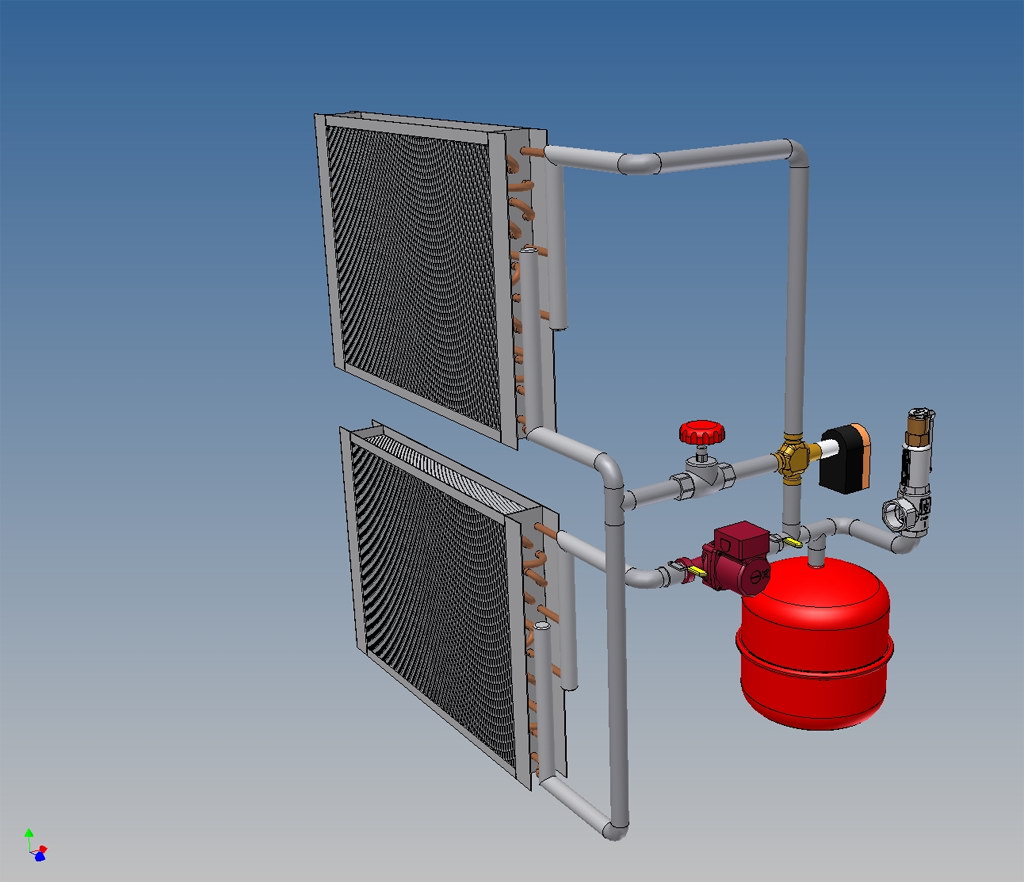

   SZT kvapalinovým-glykolovým okruhom je vytvorený z dvoch výmenníkov (ohrievač, chladič), z ktorých jeden je umiestnený v prúde privádzaného vzduchu a druhý v prúde odvádzaného vzduchu. Výmenníky sú navzájom prepojené potrubím v ktorom cirkuluje teplonosné médium (spravidla zmes vody a  glykolu). Cirkuláciou teplonosného média dochádza k odovzdávaniu tepelnej energie.

   Dielec s glykolovým okruhom musí byť pre správnu funkciu vybavený regulačnými prvkami, ktoré však nie sú štandardne súčasťou dodávky.

Účinnosť bežného systému s kvapalinovým okruhom je 20 až 30%.

 Hydraulické príslušenstvo

 (nie je štandardnou dodávkou jednotky)

 – odvzdušňovací ventil

 – trojcestný ventil so servopohonom

 – regulačný ventil

 – uzatváracie ventily

 – poistný ventil

 – expanzná nádoba

 – vypúšťanie
